銠10-鉑熱電偶（S型）
鉑銠10-鉑熱電偶(S型熱電偶)為貴金屬熱電偶，該熱電偶長期最高溫度為1300℃，短期最高溫度為1600℃。S型熱電偶在熱電偶系列中具有準確度最高，穩定性最好，測溫溫區寬，使用壽命長等優點。它的物理、化學性能良好，熱電勢穩定性及高溫下抗氧化性能好，適用于氧化和惰性氣氛中。S型熱電偶不足之處是熱電勢、熱電勢率小，靈敏度低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
鉑銠13-鉑熱電偶（R型)
鉑銠13-鉑熱電偶(R型熱電偶)為貴金屬熱電偶，該熱電偶長期最高溫度為1300℃，短期最高溫度為1600℃。R型熱電偶在熱電偶系列中具有準確度高，穩定性好，測溫溫區寬，使用壽命長等優點。它的物理、化學性能良好，熱電勢穩定性及高溫下抗氧化性能好，適用于氧化和惰性氣氛中。R型熱電偶不足之處是熱電勢、熱電勢率小，靈敏度低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
鉑銠30-鉑銠6熱電偶（B型）
鉑銠30-鉑銠6熱電偶(B型熱電偶)為貴金屬熱電偶。該熱電偶長期最高溫度為1600℃，短期最高溫度為1800℃。B型熱電偶在熱電偶系列中具有準確度高，穩定性好，測溫溫區寬，使用壽命長、測溫上限高等優點。適用于氧化性和惰性氣氛中，也可短期用于真空中，但不適用于還原性氣氛或含有金屬蒸汽氣氛中。B型熱電偶不足之處是熱電勢、熱電勢率小，靈敏度低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
鎳鉻-鎳硅熱電偶（K型）
鎳鉻-鎳硅熱電偶(K型熱電偶)是目前用量最大的廉金屬熱電偶，其使用溫度范圍為-200～1300℃。K型熱電偶具有線性度好，熱電勢較大，靈敏度較高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用于氧化性，惰性氣氛中，廣泛為用戶采用。K型熱電偶不能直接在高溫下用于硫、還原性或還原、氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛之中
鎳鉻硅-鎳硅熱電偶（N型）
鎳鉻硅-鎳硅熱電偶(N 型熱電偶)為廉金屬熱電偶，是一種最新國際標準化的熱電偶，其使用溫度范圍為-200～1300℃。N型熱電偶具有線性度好，熱電勢較大，靈敏度較高，穩定性和均勻性較好，抗氧化性能強，價格便宜，不受短程有序化影響等優點，N型熱電偶不能直接在高溫下用于硫、還原性或還原、氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛之中。
鎳鉻-銅鎳(康銅)熱電偶（E型）
鎳鉻-銅鎳(康銅)熱電偶(E型熱電偶)是一種廉金屬熱電偶，其使用溫度范圍為-200～900℃。E型熱電偶電動勢之大，靈敏度之高屬所有熱電偶之最，E型熱電偶還具有穩定性好，抗氧化性能優于銅-康銅，價格便宜等優點，能用于濕度較高、氧化性、惰性氣氛等環境。E型熱電偶不能直接在高溫下用于硫、還原性氣氛中，熱電均勻性較差。
鐵-銅鎳(康銅)熱電偶(J型)
鐵-銅鎳(康銅)熱電偶(J型熱電偶)，是一種廉金屬熱電偶，其使用溫度范圍為-210～1200℃，但通常使用的溫度范圍為0～750℃，J型熱電偶具有線性度好，熱電勢較大，靈敏度較高，穩定性和均勻性較好，價格便宜等優點，能用于真空、氧化、還原和惰性氣氛中。不能直接在高溫下用于硫化氣氛中。
銅-銅鎳(康銅)熱電偶(T型)
銅-銅鎳(康銅)熱電偶(T型熱電偶)是一種最佳的測量低溫的廉金屬熱電偶，其測量溫區為-200～350℃，T型熱電偶具有線性度好，熱電勢大，靈敏度高，穩定性和均勻性好，價格便宜等優點，特別是在-200～0℃穩區內使用，穩定性更好。

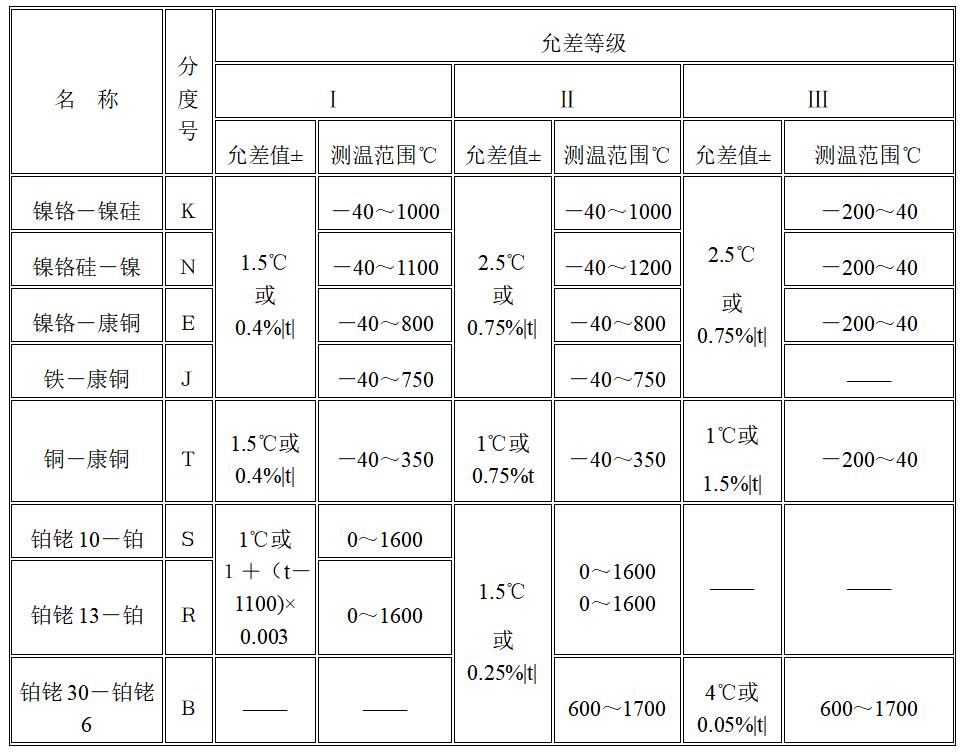

熱電偶允差范圍
鉑熱電阻
鉑熱電阻是利用鉑熱絲的電阻值隨著溫度的變化這一基本原理設計和制作的。按0℃時的電阻值R0的大小分為10Ω(分度號為Pt10)和100Ω(分度號為Pt100)等，測溫范圍均為－200～850℃。10Ω鉑熱電阻的感溫元件是用較粗鉑絲繞制而成，耐溫性能明顯優于100Ω鉑熱電阻，主要用于650℃以上的溫區；100Ω鉑熱電阻主要用650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級允差。100Ω鉑熱電阻的電阻分辯率比10Ω鉑熱電阻的電阻分辯率大10倍，對二次儀表的要求相應低一個數量級，因此在650℃以下溫區測溫應盡量選用100Ω鉑熱電阻。
銅熱電阻
銅熱電阻值與溫度的關系幾乎是線性的，電阻溫度系數也比較大，而且材料容易提純，價格比較便宜，所以在一些測量準確度要求不很高，且溫度較低的場合多使用銅熱電阻，其測溫范圍為－50～150℃。

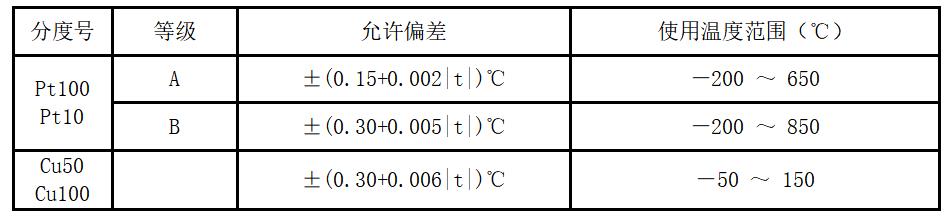

熱電阻不同等級允許偏差
鎧裝熱電偶、熱電阻特性
鎧裝熱電偶、熱電阻是將熱電偶熱電阻、絕緣材料（一般為氧化鎂粉）組合組成的堅實體，與“工業熱電偶（熱電阻）”比較，具有外徑小、壽命長、抗震動、熱響應時間短、使用安裝方便等優點。
特點：
反應速度快：與裝配式相比，因為外徑小熱容量少，故微小的溫度變化也能迅速反應，尤其是微細鎧裝熱電偶更為明顯。
更好的抗震性能：鉑熱電阻的損壞大多數都是因為震動造成了鉑熱電阻元件斷線。獨特的“內埋式”鎧裝鉑熱電阻結構，鎧裝鉑熱電阻可使傳感器抗震性能大大提高，從而延長使用壽命。
安裝使用方便：鎧裝材料可在其外徑5倍的圓柱上繞5圈并可在多處位置彎曲。
使用壽命長：裝配式熱電偶易引起熱電勢惡化、斷線等事故，而WR□K系列鎧裝熱電偶用氧化鎂絕緣，氣密性好、致密性好、致密度高，壽命長。
機械強度，耐壓性能好：在有強烈震動，低溫，高溫，腐蝕性強等惡劣條件場合下均能安全使用，鎧裝熱電偶最高可承受3MPa的壓力。
鎧裝熱電偶熱電阻外徑尺寸范圍：鎧裝熱電偶外徑可提供φ0.25～φ8mm, 鎧裝熱電阻外徑可提供φ2～φ8mm，特殊要求時可提供達φ12mm的產品。

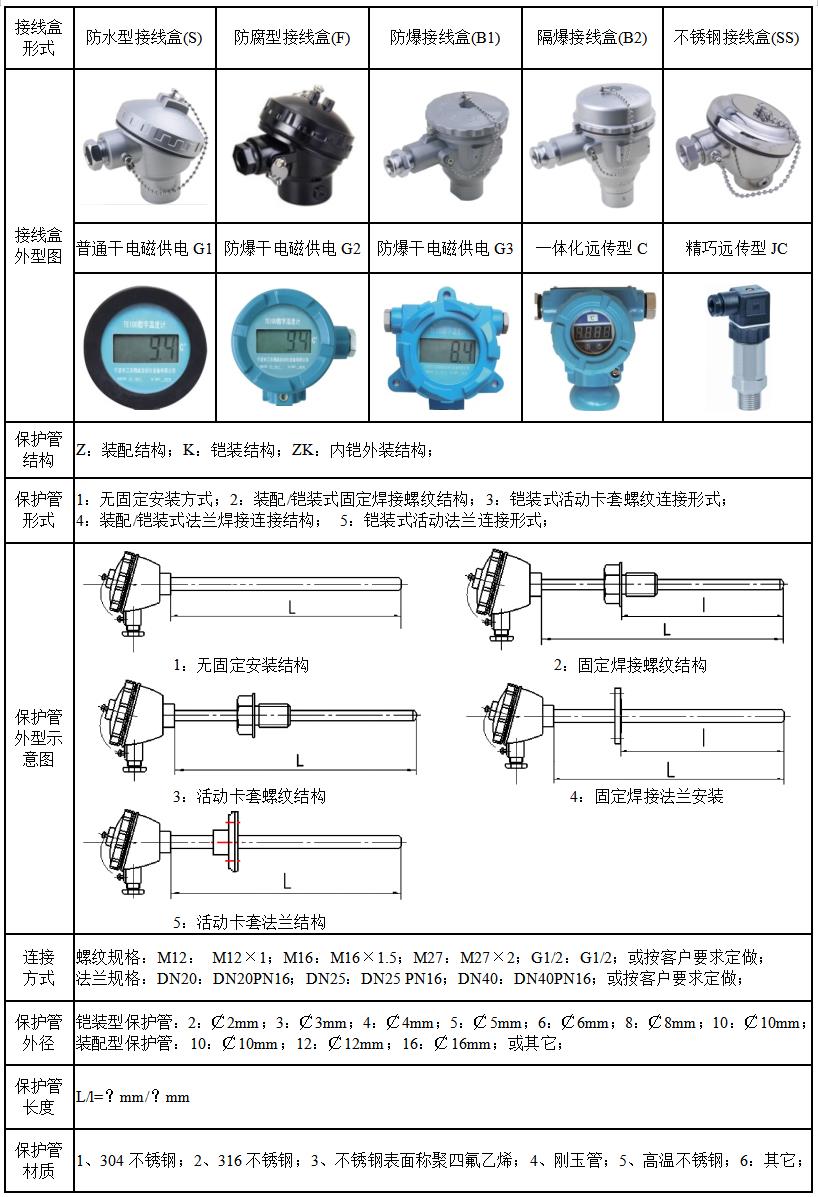

圖片示意表格

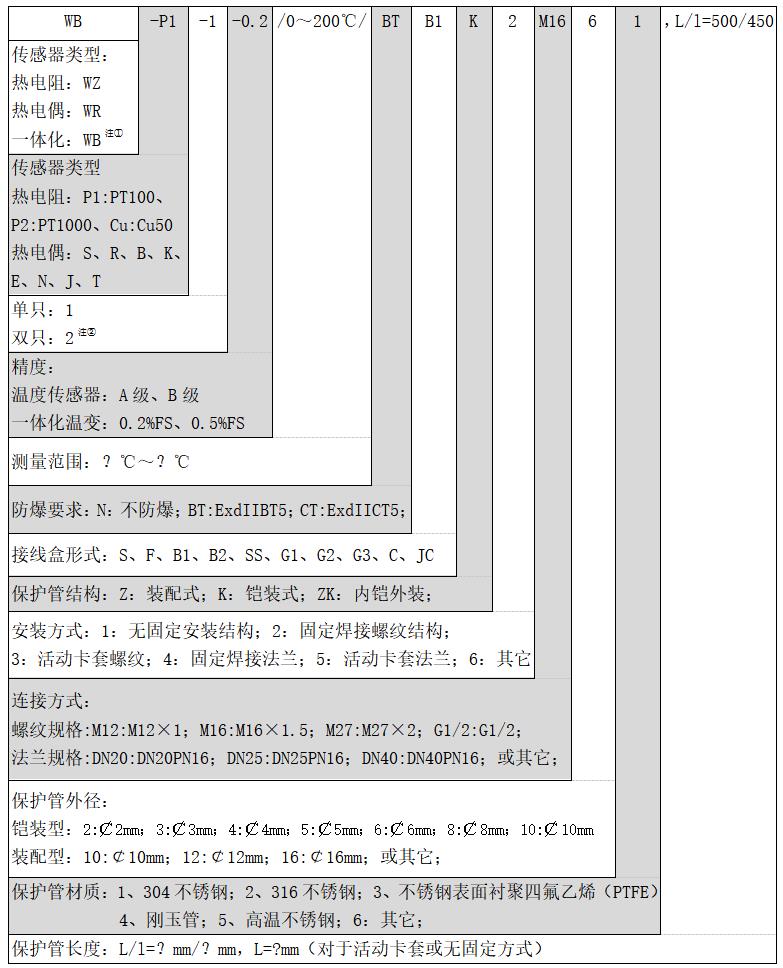

選型表格
注①：一體化溫度變送器：電源24VDC，輸出4～20mA，兩線制（如有特殊要求請另外注明）；
注②：一體化溫度變送器選擇雙只，則一路輸出為4～20mA，另一路輸出為溫度傳感器的信號；
選型舉例：
型號：WB—P11—0.2/0～200℃/BTB1K2M1661，L/l=500/450
型號說明：一體化溫度變送器，傳感器單只PT100，精度等級0.2%FS，測量范圍0～200℃，產品隔爆防爆，防爆等級ExdIIBT5；接線盒形式B1，鎧裝結構，安裝方式為固定焊接螺紋結構，螺紋規格M16，保護管外徑：6mm，保護管材質：304不銹鋼，總長500mm，插入深度450mm；
1.ASIC設計，穩定性好，極高的性價比；
2.超寬工作環境溫度：－40～＋125℃；
3.輸出與被測溫度成線性關系；采取獨創的非線性函數發生器電路，只要傳感器特性函數的二階導數存在，均可校正到線性度1%；
4.具有高精度變阻式冷端補償電路，補償精度5℃；
5.1000VDC輸入／輸出／電源隔離(可選)；
6.支持HART通訊協議(可選)；
7.抗干擾設計，保證變送器在受到各種干擾下能夠安全
8.可靠工作，適宜于現代電磁污染嚴重的環境；
9.采用專用環氧樹脂灌封，耐腐蝕、抗震性好，可靠性高；
測量范圍
－200～＋1800℃（根據所選熱電偶、熱電阻）；熱電偶K、J、E、T、S、B、R、N，熱電阻Pt100、Pt1000、Cu50、Cu100，mV，Ω
應用
石油、化工、冶金、電力、航空、船舶、輕工、環保等行業，可與動圈儀表、數顯儀表、記錄儀表、調節器、PLC、DCS系統配套使用，組成各種溫度測量控制系統。

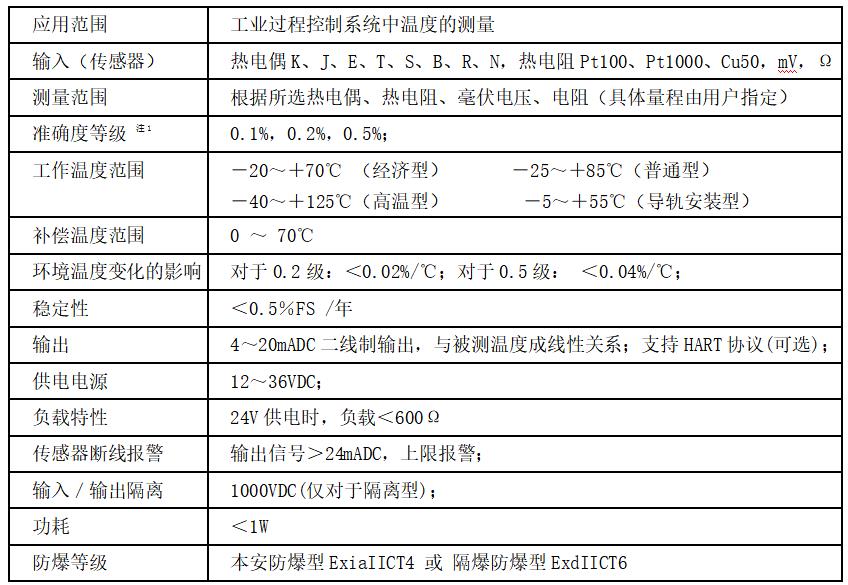

性能指標

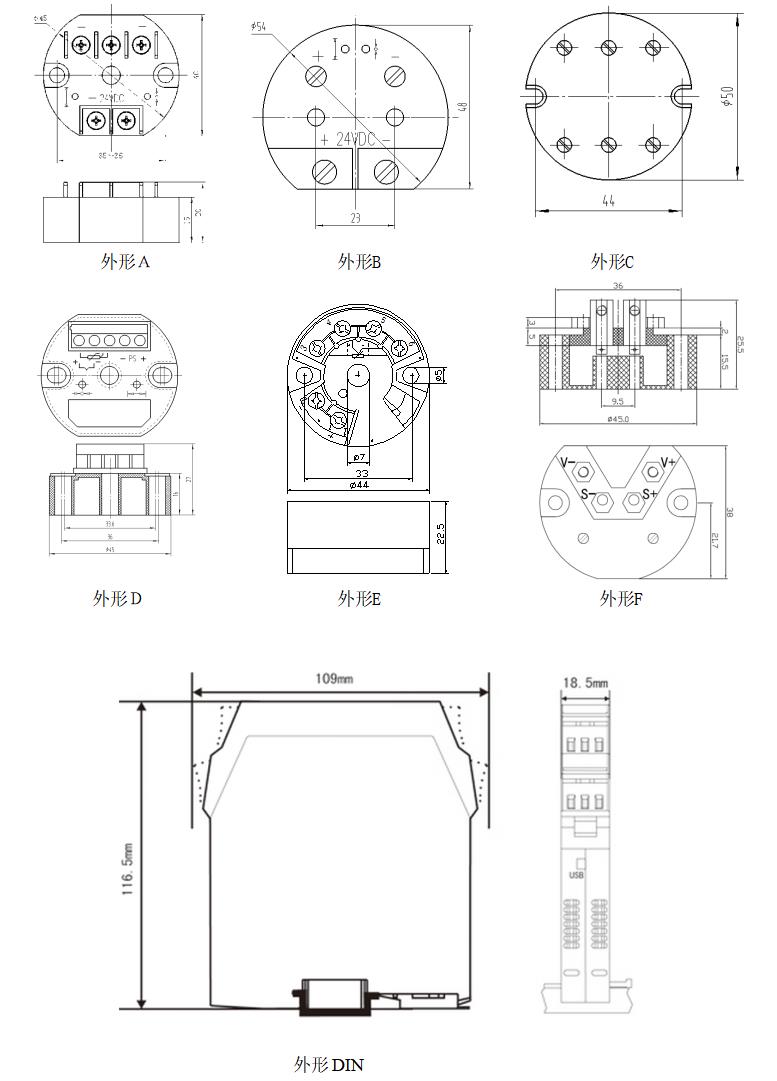

外型形式

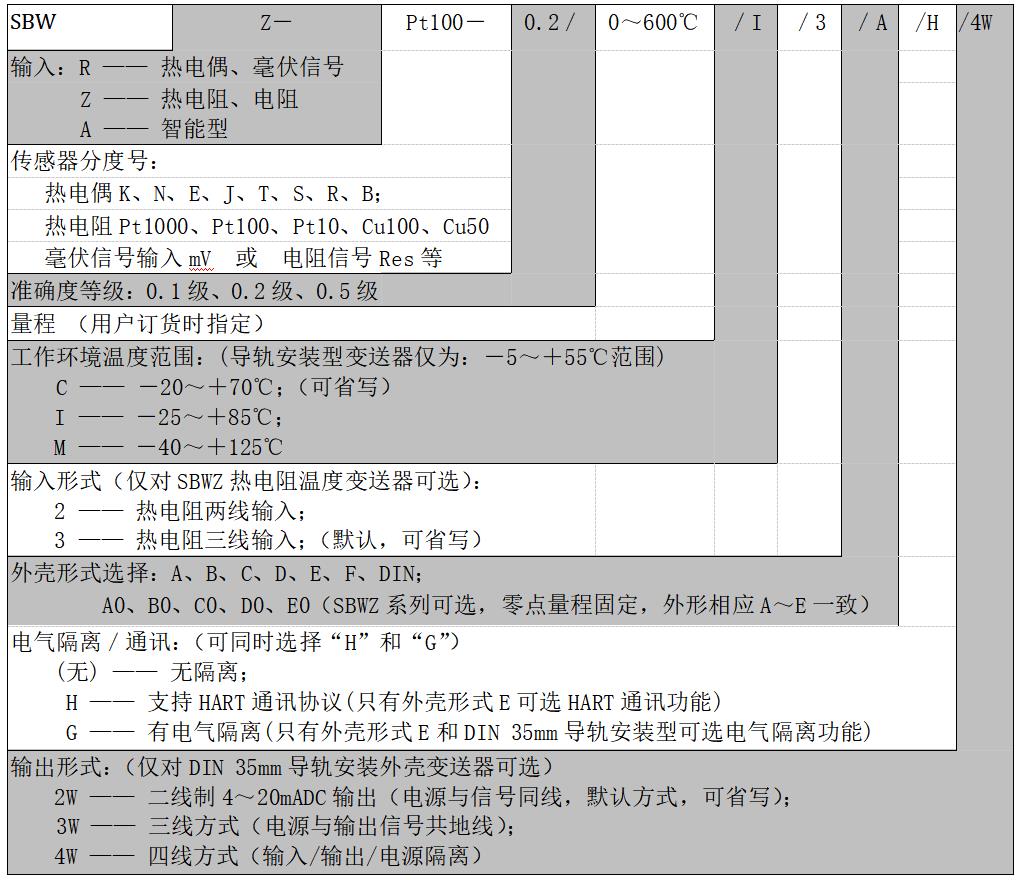

選型表格
注：① 外殼形式為A0,B0,C0,D0,E0的SBWZ型變送器，采用ASIC設計，穩定性好，性價比高，特別推薦。
選型舉例：0.2級Pt100熱電阻變送器, 量程0～100℃, 三線輸入, 工作溫度－25～＋85℃，外形A；型號為：SBWZ－Pt100－0.2／0～100℃／I／A

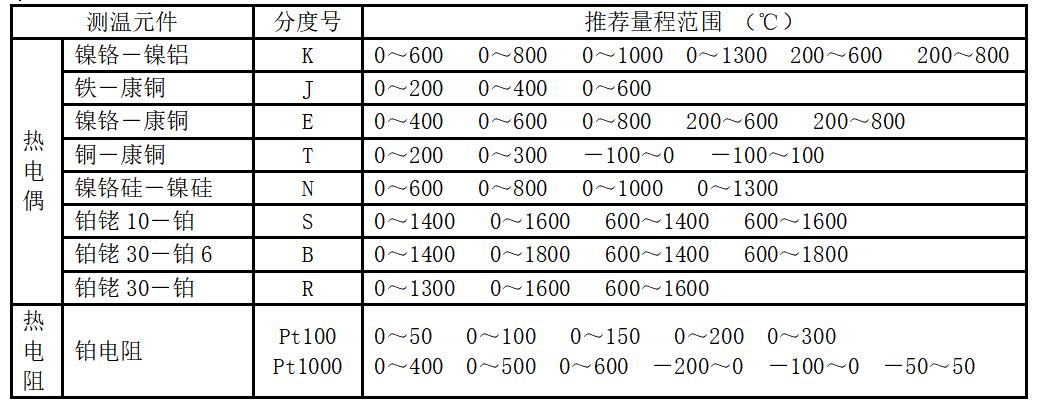

測溫范圍
注：除上表外，其它規格可根據用戶要求訂貨生產。
