RA-YC型音叉式液位開關是一種新型的液位開關，音叉由晶體激勵產生振動，當音叉被液料浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。
音叉式液位開關又被稱作“電氣浮子”凡使用浮球液位開關和由于結垢、攪動、湍流、氣泡、振動等原因?qū)е虏荒苁褂酶∏蛞何婚_關的場合均可使用“音叉式液位開關”，由于音叉液位開關無活動部件，因此無須維護和調整，是浮球液位開關的升級換代產品，該產品廣泛應用于石化、輕工、食品、水處理等行業，對液位進行上/下限位報警及控制。
供 電：24VDC（標準）； 220VAC（可選）
輸出方式：SPDT繼電器（單刀雙擲）
環境溫度：-20℃～70℃
過程溫度：-40℃～150℃
過程壓力：小于2MPa
介質密度：最低6g/cm3
延 時：1～50s（可選）
過程連接：1"NPT螺紋安裝（標準）；法蘭安裝（可選）；BSPT（可選）
防 爆：Exd II CT4（可選）
音叉式物位開關工作原理根據物料對振動中的音叉有無阻力，探知料位是否到達或超過某高度，并發出通斷信號，這種原理不需要大幅度的機械運動，驅動功率小，不必校準，可快速低成本啟動。機械結構簡單，無機械運動部件，無維修、無磨損，運行壽命長，靈敏而可靠。
傳感器的音叉由彈性良好的金屬制成，材料一般使用不銹鋼，如SS316.金屬本身具有確定的固有頻率，如外加交變力的頻率與其固有頻率一致，則叉體處于共振狀態，由于周圍空氣對振動的阻力微波，金屬內部的能量損耗又很少，所以只需微小的驅動功率就能維持較強的振動。
音叉式物位開關傳感器為了給音叉提供交變的驅動力，利用放大電路對壓電元件施加交變電場，靠逆壓電效應，產生機械力作用在叉體上。用一組壓電元件的正壓電效應檢測震動，它把振動力轉變?yōu)槲⑷醯慕蛔冸娦盘?hào)。再由電子放大器和移相電路，把減振元件的信號放大，經過移相，施加到驅動元件上去，構成閉環振蕩器。
適應性強：被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校。
免于維護：由于音叉限位開關的檢測過程由電子電路完成,無活動部件，所以一經安裝投運使用便不需要維護。
典型應用：自來水、礦泉水/紙漿、膠水、染料/廢水、泥漿、酸堿溶液/可產生氣體的液體啤酒、啤酒發酵劑、飲料/柴油等危險場所/ 流動性好的固體粉料
供 電：24VDC（標準）/220VAC（可選）
輸出方式：SPDT繼電器（單刀雙擲）
輸出容量：220VAC 5A/24VDC 3A
環境溫度：-20℃～70℃
介質溫度：-40℃～150℃
工作壓力：小于2MPa
介質密度：最低6g/cm3
叉體材質：316不銹鋼
動 作 點：垂直插入水中25mm處
相應時間：<0.5s
延 時：1～50s（可選）
電氣接口：G1/2”
過程連接：1”NPT螺紋安裝（標準，可選BSPT）；法蘭安裝（可選）
外殼防護：IP65
防 爆：Exd II CT4

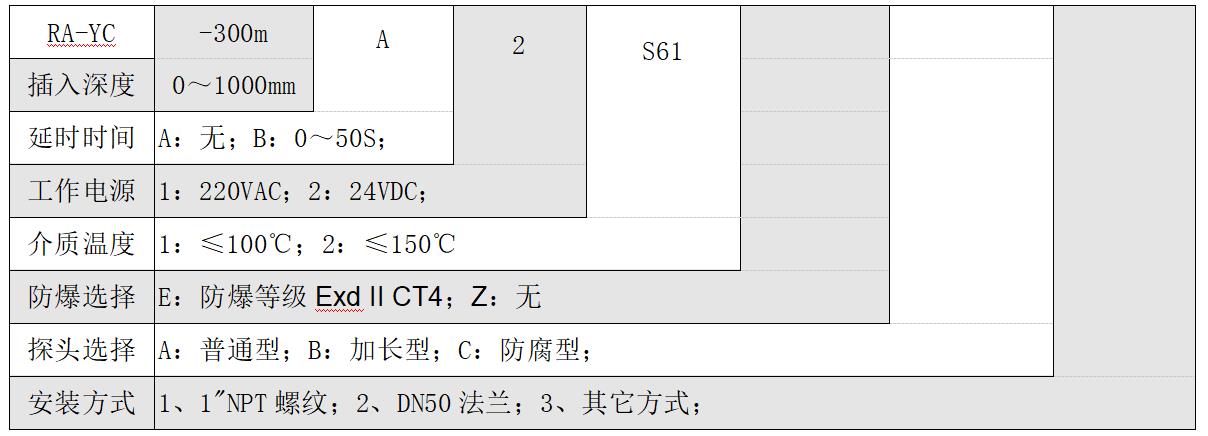

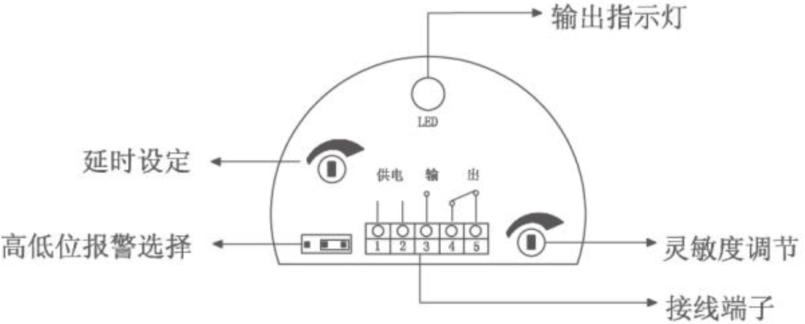

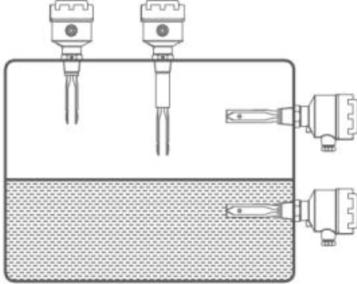

音叉式物位開關通常采用側面安裝，固定在倉體側壁，對料位高度進行上下限位置的檢測，當倉體不便側面開孔時可采用頂部方式安裝，位置應選擇能避免進料時物料沖擊的位置，亦可安裝在管道上，控制泵的無料運行；
